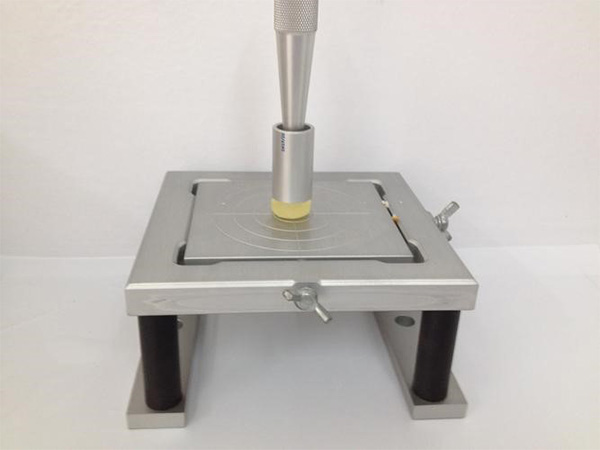

一﹑儀器概述：

本儀器用于短波治療儀的應用器進行電介質強度試驗。短波治療儀的被測容性應用器、感性應用器及其連接電纜在進行GB9706.1-2020標準中第8.8.3條款中規定的試驗前應能夠承受短波治療設備的[敏感詞]輸出電壓而不出現擊穿。

二、符合標準：

1）本儀器滿足GB 9706.203-2020醫用電氣設備第2-3部分：短波治療設備的基本安全和基本性能專用要求標準中第201.8.8.3條款aa)、bb)“電介質強度試驗”要求，以及圖201.101“容性應用器的電介質強度試驗”、圖201.102“測試探頭”、圖201.103“感性應用器的電介質強度試驗”。

三、主要技術參數：

aa)通過下列試驗來驗證容性應用器及連接電纜的符合性:

每對應用器應使用制造商規定的電纜進行測試。被測應用器需懸掛或支撐起來，并使之與任何其他物件至少保持50cm的距離(ME設備應用器支架或者類似的支撐裝置除外)。每對中第二個應用器安放在接地金屬板中心上方約10mm處，接地金屬板尺寸不小于900cm2試驗裝置如圖201.101所示。

注1:試驗中使用的金屬板在工作頻率下對地低阻抗特性很關鍵。

短波治療設備應在額定網電源電壓和制造商規定的每對被測應用器的額定輸出功率下運行。輸出電路需調至諧振,必要時可調整第二個應用器的位置。

試驗用一根直徑為8mm的接地金屬探頭，探頭端部為光滑清潔的半球形,安裝在絕緣棒制成的試驗手柄上，如圖201.102所示。探頭的半球形端部應接觸到被測應用器上，并沿其表面及連接電纜的全長連續緩慢移動，并且不得在任何一點上停留，試驗不得有閃絡或擊穿現象。

交換應用器的位置后重復進行試驗。

bb) 通過下列試驗來驗證感性應用器及連接電纜的符合性:

被測應用器安放在接地金屬板中心上方約10mm處，接地金屬板尺寸不小于900cm2。試驗裝置如圖201.103所示。

注2:試驗中使用的金屬板在工作頻率下對地低阻抗特性很關鍵。

短波治療設備應在額定網電源電壓和制造商規定的被測應用器的額定輸出功率下運行。輸出電路需調至諧振，必要時可調整應用器的位置。

試驗用一根直徑為8mm的接地金屬探頭，探頭端部為光滑清潔的半球形,安裝在絕緣棒制成的試驗手柄上，如圖201.102所示。探頭的半球形端部應接觸到應用器上，并沿其表面及連接電纜的全長連續緩慢移動，并且不得在任何一點上停留，試驗不得有閃絡或擊穿現象。
