標　　準：

JJF 1438-2013 彩色多普勒超聲診斷儀(血流測量部分)校準規范

YY/T 0458-2014 超聲多普勒仿血流體模的技術要求



應用范圍：

超聲多普勒流量模擬機是專門為了在仿真組織內模擬血流量的模體，可以使用在測量超聲多普勒儀器的質量檢測應用之中。常用的兩個測試為靈敏度和速度準確性，除此之外還可以應用在其他幾個測試，詳情請察看相關附件。

模擬機包含一個仿真流量模體，一條模擬血管的超聲配用導管斜插在模體之中。模體頂部和底部均設有掃描表面，提供不同深度和角度的應用需要。這樣的設計充分發揮模體的靈活性來測試皮表掃描和深度腹腔血管的掃描的需求。

模體內部是填充著Zerdine?仿真組織凝膠，其特征:音速為1540m/s, 衰減為0.7dB/cm/MHz , 背景散射對比為模擬肝臟組織的數據。外殼是堅固耐用的ABS塑料增強使用壽命。用戶如果又需要使用B 檔質檢功能的話，可以定制內加選件例如線條，灰度，無回音標靶等等。模體可以加選：

1.極速為750毫升/分鐘

2.低速為0.04毫升/分鐘

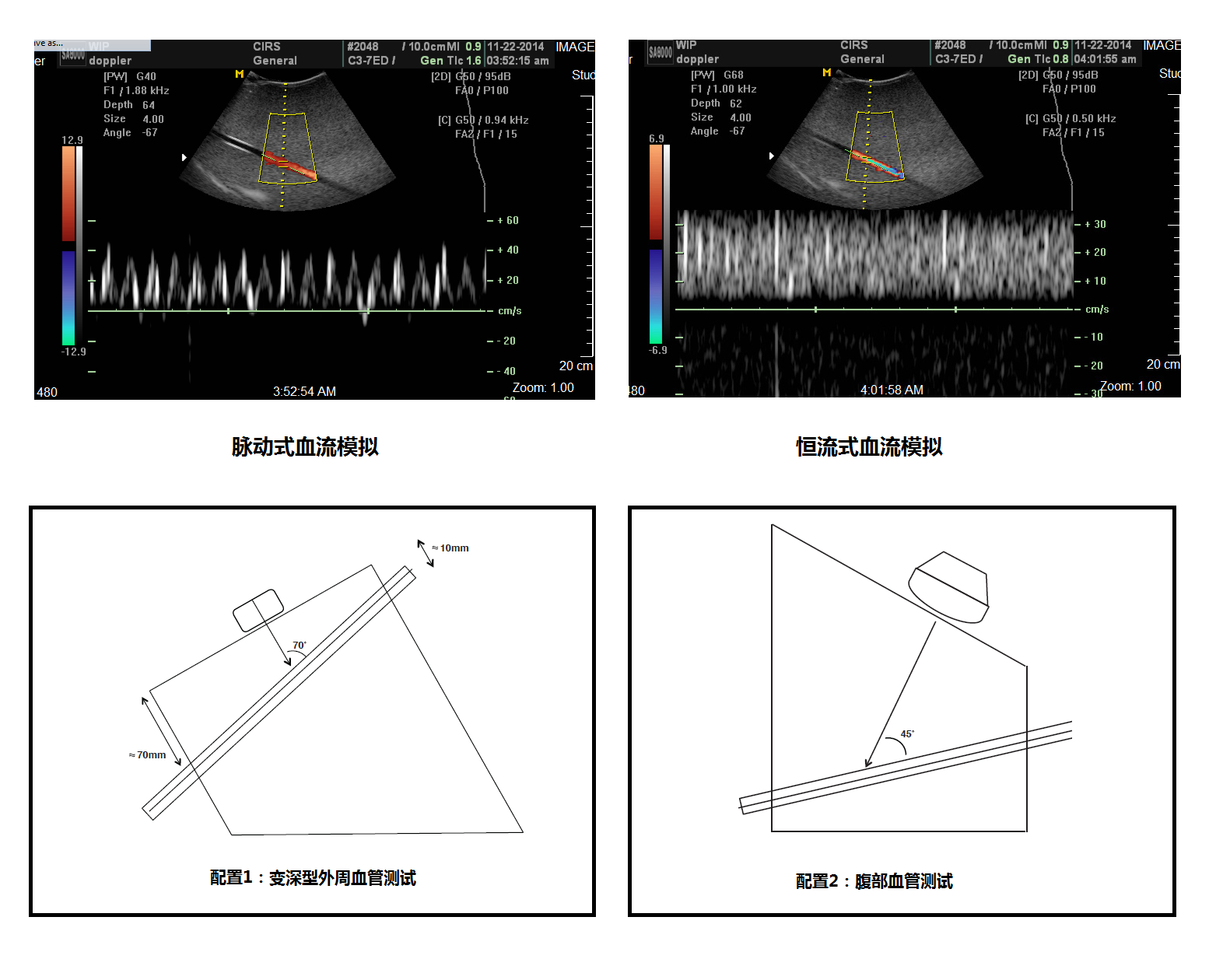

3.脈沖流和均速流兩種選擇

4.等效組織模體

5.漸變深度，表層和腹腔血管模擬

6.模擬仿真血漿

7.整套設備完整擺放安置在硬箱中

該模擬器允許包括以下組件：

1）蠕動泵流量范圍0.5 to 12.5 ml/s，衰減度0.7dB/cm/MHz，轉換為流動速度2-70 cm/s.（[敏感詞]流量為層流和脈沖流引起的平均流動速度的2到4倍）

2）儲液罐預填充專用模仿血液,補充液可單獨訂購。

3）脈沖抑制器把蠕動泵的脈動流變成均勻的速度流。

4）配有紅色/藍色的快拆管路接頭

5）堅硬的外盒安置整套設備在預先連接狀態。



產品簡介：

測試多普勒超聲血流變掃描儀的靈敏度和速度準確性的工具



技術參數:

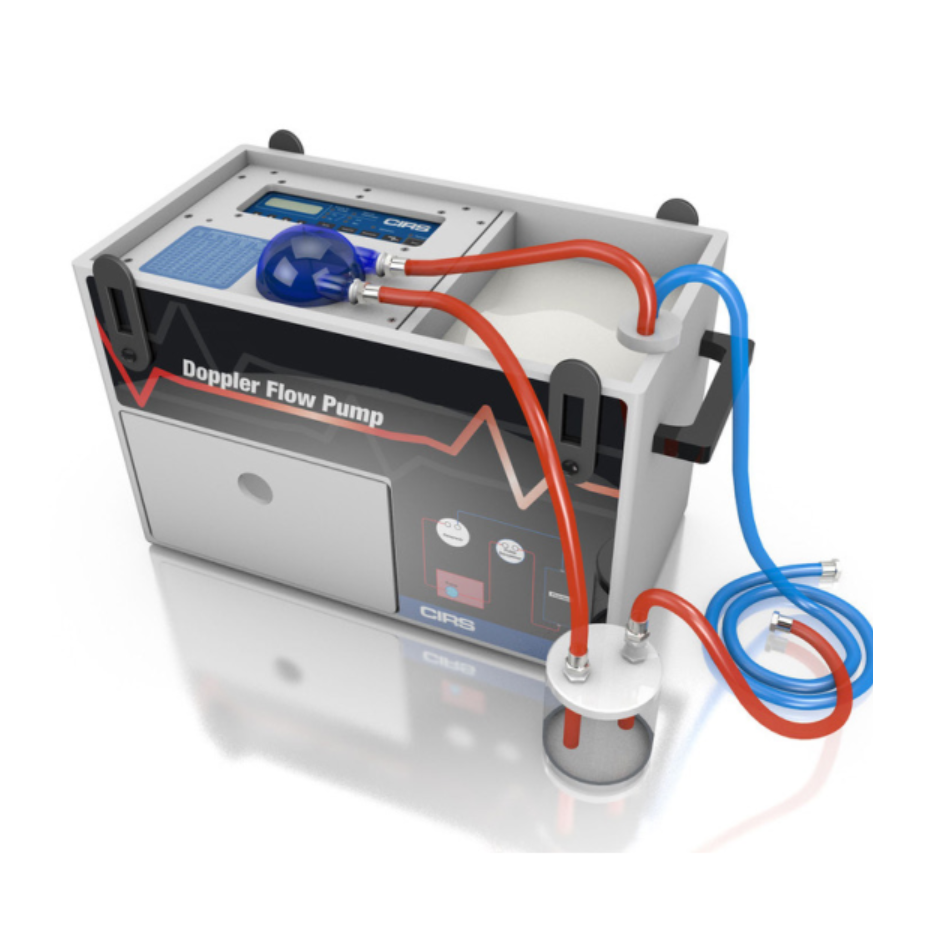

1.多普勒流量泵

轉速速度:0.0168-372 RPM

泵血流速：0.035-775.2 毫升/分鐘(用ID3/16"泵管條件下)

額定負載：24VDC@1A

2.模擬血液

性質	人體血液（37℃）	模擬血液（22℃）
粘度（mPa）	3	4±0.5
速度（米/秒）	1583	1570±30
衰減（分貝/厘米/兆赫）	0.15	<0.1

3.組織等效模型

背景材料：Zerdine?仿真組織凝膠，其特征:音速為1540m/s, 衰減為0.7dB/cm/MHz ,

4.物理特性

尺寸：20 x 12.5 x 27.5 cm

泵管：ID 3/16",OD 1/4"

掃描窗：Saran層壓膜　12.5 x 17.5 cm

5.測試模塊

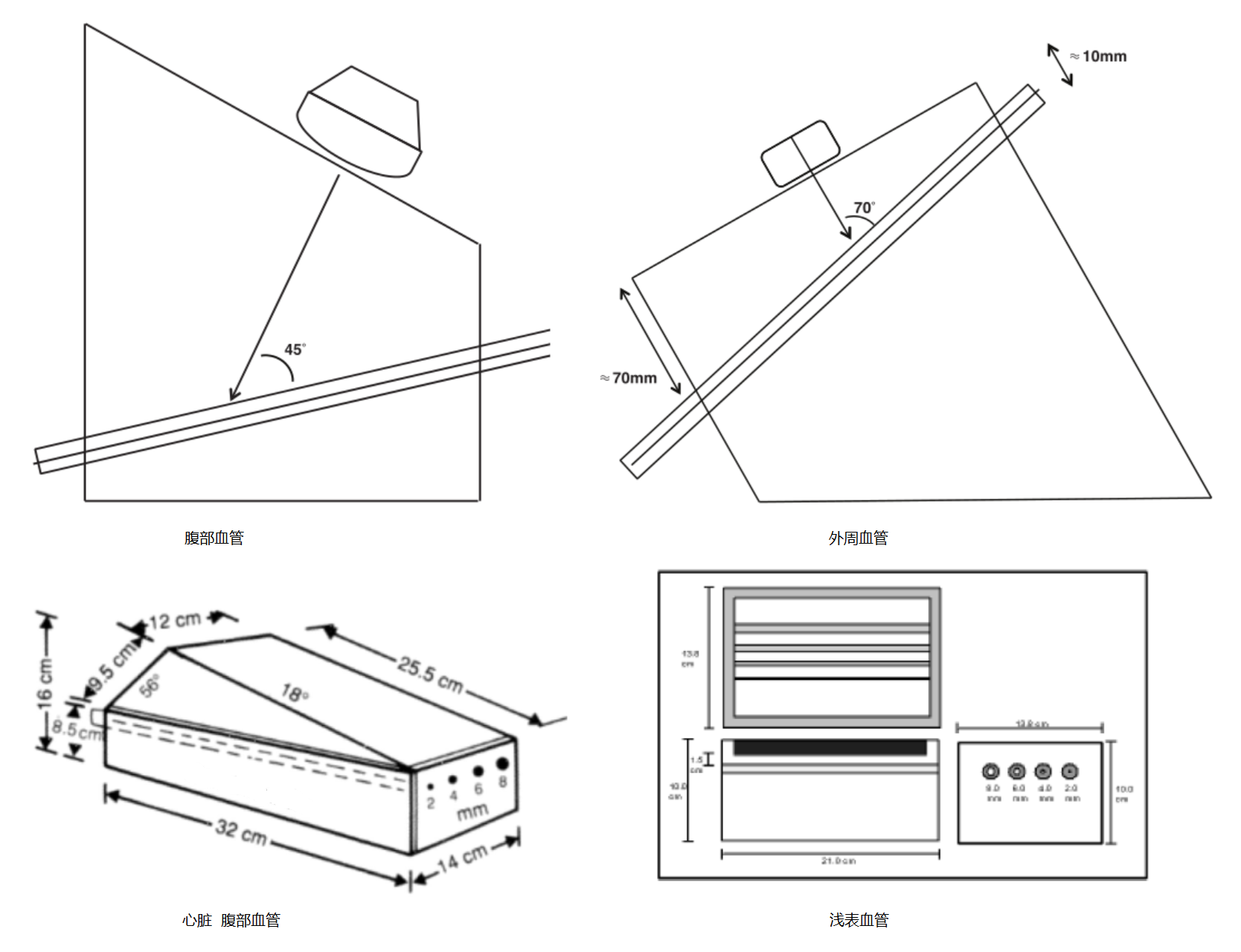

模塊1    內置血管1條，夾角45°70°，血管內徑3/16in，模擬腹部血管，外周血管

模塊2    內置血管4條，血管夾角18°56°，血管內徑2/4/6/8mm，模擬腹部血管，心臟血管

模塊3    內置血管4條，血管平行分布，血管內徑2/4/6/8mm，模擬淺表血管
