應用范圍：

多能CT掃描儀可以改善臨床區分度，例如區分血鈣化和碘化造影劑鈣化，還可以創建虛擬的單能圖像進行臨床評估。 但是，獲得這些好處的能力不僅取決于一個人的設備，還取決于所使用的協議。

1.使用代表碘，鈣，血液，脂肪等的實心棒測試材料辨別力

2.確保多能分析臨床方案的有效性

3.驗證多能量掃描的定量準確性

4.比較不同掃描儀的一致性和穩定性

5.在擴展視野中檢查偽像

6.配置有20厘米頭部模型和40厘米x 30厘米身體模型

7.具有桿標記技術



確保您需要的準確性

掃描儀精度可能會因掃描儀硬件，雙源后處理以及所使用的劑量而異。

沒有那一種體?？梢约嫒菟袙呙鑳x的準確性和可變的未知因素，本模型采用校準高-Z插件進行這種定量分析，以保證平衡患者劑量和系統成像性能的方案。

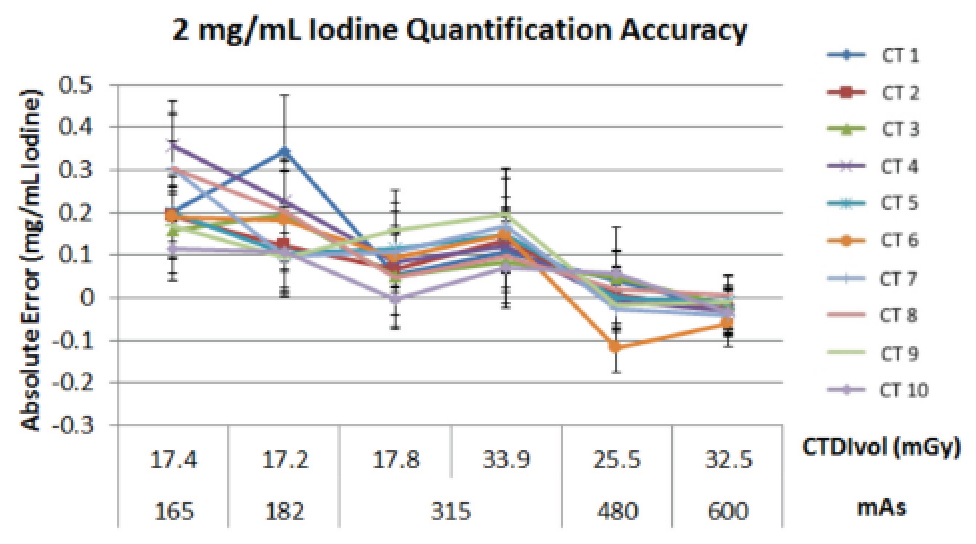

10臺多能CT掃描儀的碘化物棒定量精度為2 mg / mL，單位為mA。 準確度平均為1年。



輔助分析

使用桿標記技術輔助圖像分析。

每個[敏感詞]物都標記有圖案，從而使其在CT掃描中可以[敏感詞]識別。 軟件可通過這些標識符來快速評估結果。



單源圖像

單色HU數在掃描儀之間表現出差異。此外，劑量mAs不足可能會影響多能量算法的性能。

利用可以復制的在40-200 keV能量之間的可預期HU值的組織模仿材料，模型可讓您量化這些影響并定義有效的操作參數。

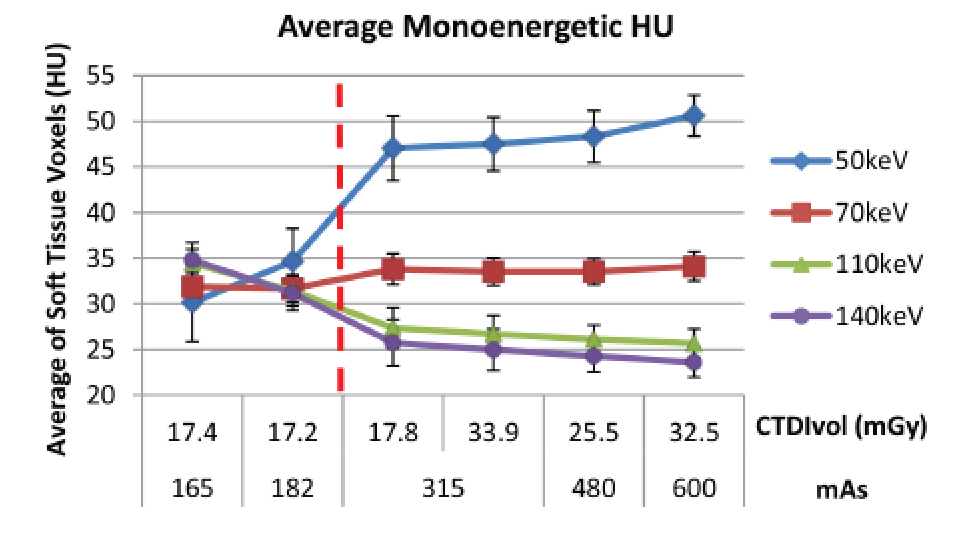

能量在50、70、110、140 keV之間，平均軟組織單能HU

圖像重建相&劑量mAs，設備使用周期超過1年。

紅色虛線左側的協議不足以提供可靠的HU值。



單能重建的碘化棒的HU值。

基于材料成分和NIST值（藍色曲線）與來自單能重建的HU值（紅色圓圈）的計算值。



評估擴展的視野

ACR質量控制手冊建議每周或每月使用模型檢查圖像中的偽影。本模體擴展了40厘米的視野，使其檢查可以與其他評估同時執行，從而有效地適合您的工作流程。

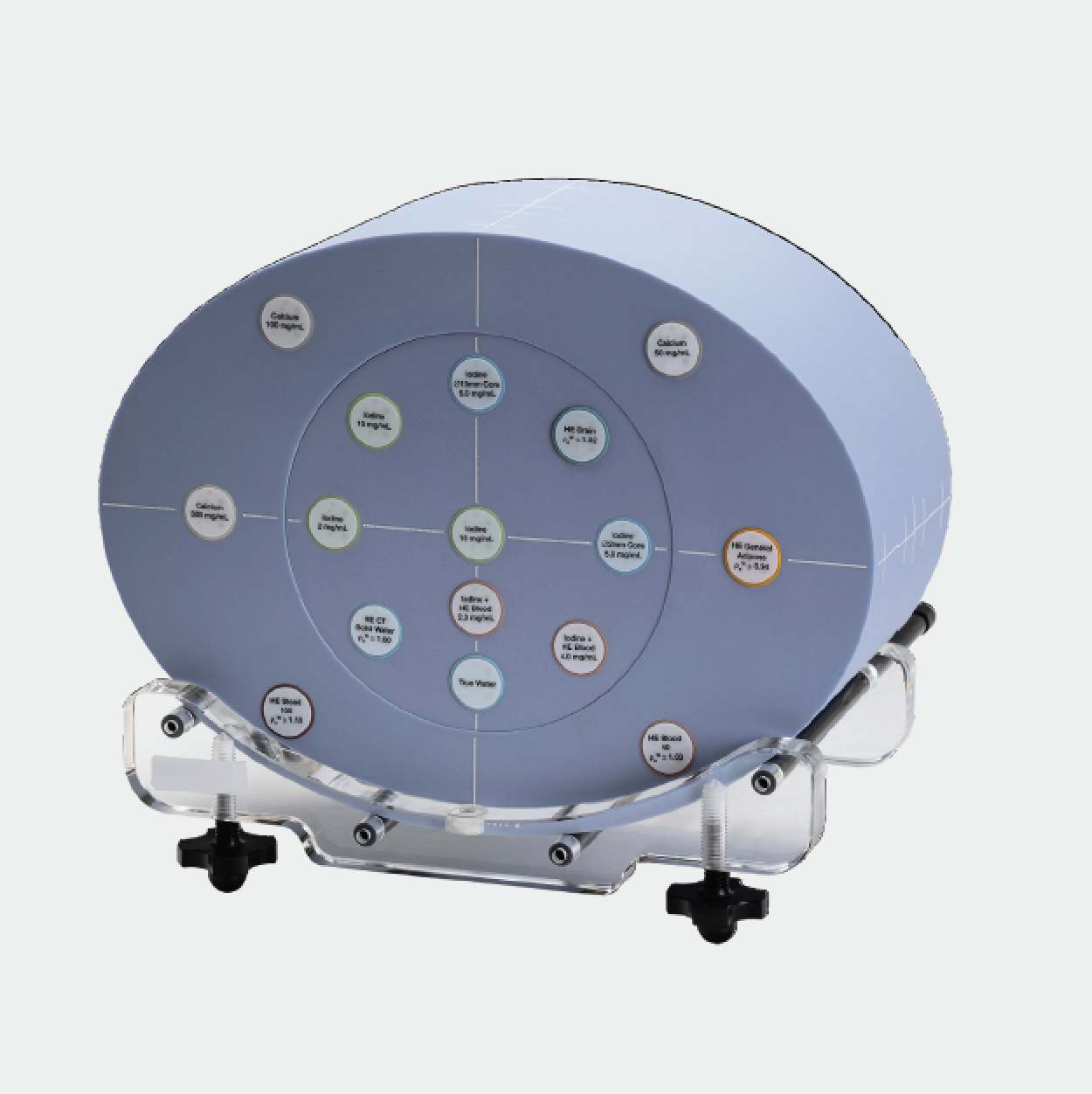

產品簡介：

用于多源CT掃描的性能和一致性測試



技術參數:

平面尺寸：40.0厘米x 30.0厘米

深度：16.5厘米，[敏感詞]26.5厘米（帶延長板）

可插拔頭部直徑：20.0厘米

材料：高當量 CT固體水

可插拔的插件：18個固態插件加上1個真實的盛水容器，每個容器均帶有CT可見的識別碼標記



4個濃度可變的碘插件：

濃度分別為2.0、5.0、10.0和15.0 mg / mL



3個直徑可變的碘插件：

濃度為5.0 mg / mL，直徑為2.0、5.0和10.0 mm



3個鈣插件：

鈣濃度為50、100和300 mg / mL



3血[鐵]插件：

相對于電子密度為1.03、1.07和1.10的模仿血液的材料



2含碘的血[鐵]插件：

模擬血液的物質加上2.0和4.0 mg / mL的碘



3個仿組織插件：

高當量腦，高當量脂肪，高當量CT固體水



重量：15.5公斤

箱子：箱體帶輪

支架：支架如圖
