YY9706.235-2021醫用電熱毯系列專用測試設備清單

發布人：管理員發布時間：2024-08-17

YY9706.235-2021醫用電熱毯系列專用測試設備清單

序號

器具名稱

標準名稱

章節條款

檢驗設備名稱

規格型號

儀器技術參數

參考圖片

醫用電熱毯、電熱墊

YY9706.235-2021醫用電氣設備第2-35部分:醫用毯、墊或床墊式加熱設備的基本安全和基本性能專用要求

201.8.8.4.101

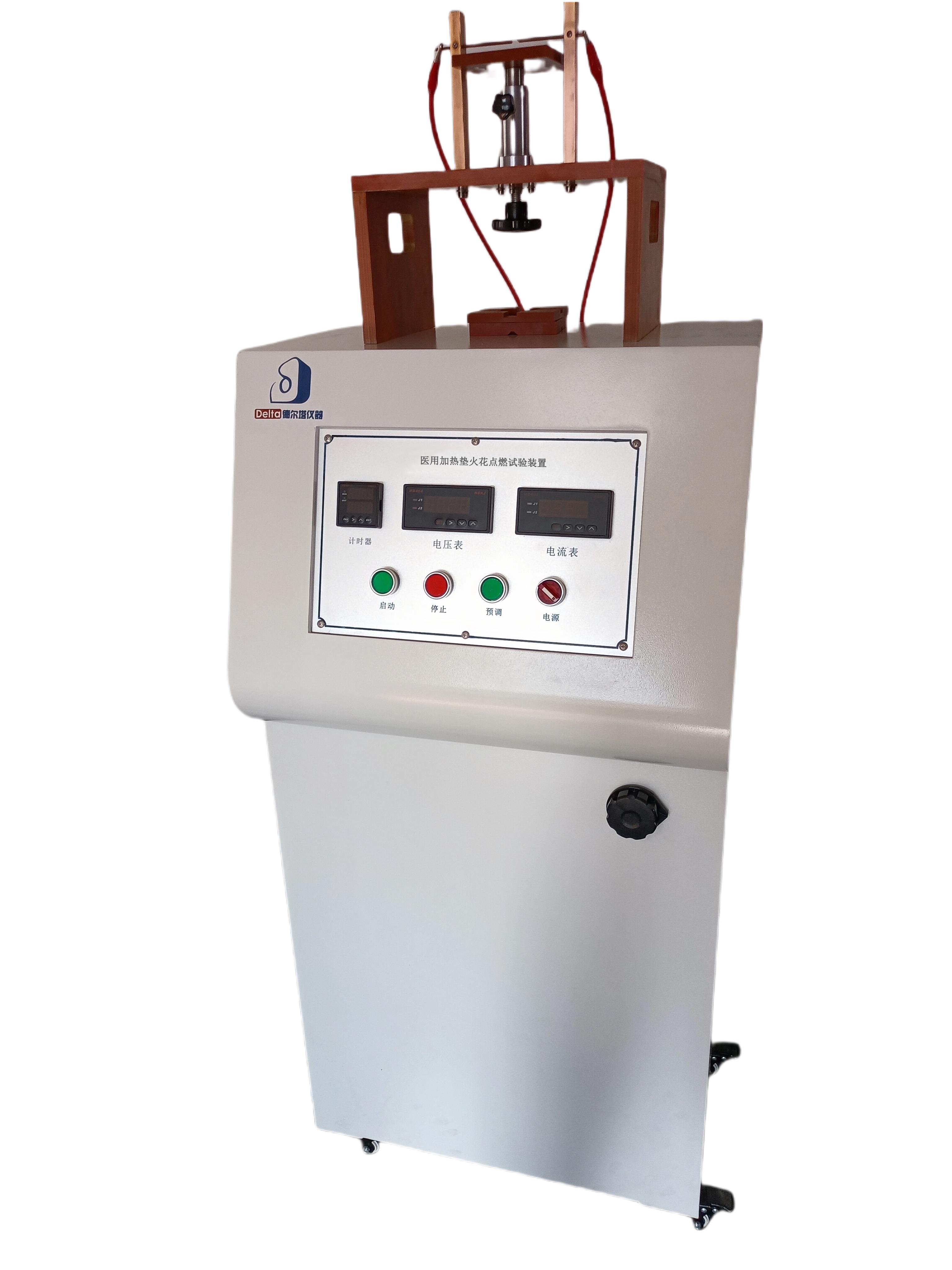

醫用加熱墊火花點燃試驗裝置（加熱部件柔性外罩耐熱性工裝）

GS-YRT701

一．設備概述：加熱部件柔性外罩耐熱性工裝用于檢測醫用電熱加熱毯、加熱設備的柔性部件耐熱耐燃性試驗，以檢驗帶電體閃弧是否引起試品過熱或燃燒。
二．適用標準：符合YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中條款第201.8.8.4.101章節和圖201.103的要求。
三．主要技術參數：
1、電熱毯火花點燃試驗裝置分控制箱和試驗支架兩部分；
2、結構采用不銹鋼或黃銅制造；
3、電極：兩個直徑為3mm的銅電極（一個靜電極jian端45°，一個移動電極平頭），電極間距離可調；
4、電極距離銅柱的最遠點位于電極的頂部，而且距離平臺的中心約為3mm；
5、電壓：包含5～15KV；
6、電流：包含1～2mA；
7、電壓降：電流1 mA時，輸出電壓下降范圍100V以內；
8、計時：0～9999S；
9、上模板尺寸：100mm*100mm*10mm(孔徑φ50)；
10、下模板尺寸：100mm*100mm*30mm(孔徑φ50)；
11、絕緣板尺寸100mm*100mm；
12、平臺高度可調節,智能儀表控制；
13、輸入電源:AC220V 50HZ.

201.9.1.101

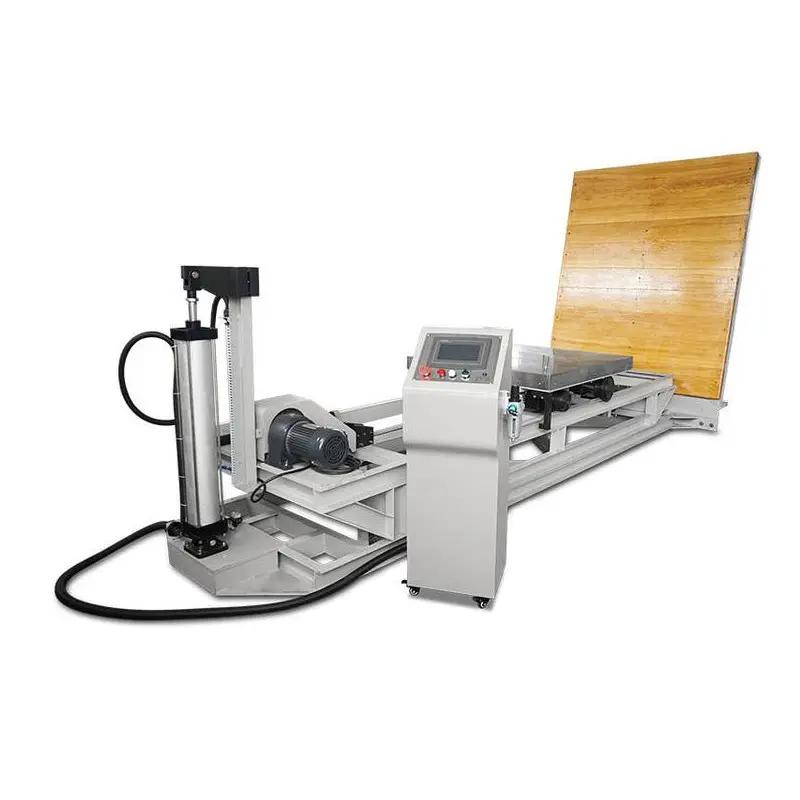

醫用加熱墊碰撞試驗斜坡（加熱部件柔性外罩耐熱性工裝）

GS-YRT703

一．設備概述：加熱部件柔性外罩耐熱性工裝用于檢測醫用電熱加熱毯、加熱設備的機械防護性能。
二．適用標準：符合YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中條款第201..9.1.101章節和圖201.104的要求。
三．主要技術參數：
1. 滑行長度：1000mm（或指定）
2. 試件重量：≤30kg(或指定)
3. 試驗次數：1～999999次觸摸屏可預設
4. 沖擊速度范圍：1.0～2.0m/s（可調節）
5. 沖擊速度誤差：±5﹪
6. 斜坡臺面尺寸：800×800mm
7. 沖擊面板尺寸：1000×1200mm（寬*高）
8. 斜坡角度：70°
9. 限位裝置及沖擊板表面材料為實木板
10. 工作電壓：AC220V/50HZ

201.11.6.5.101和201.13.1.2.101.3以及201.13.1.2.101.4

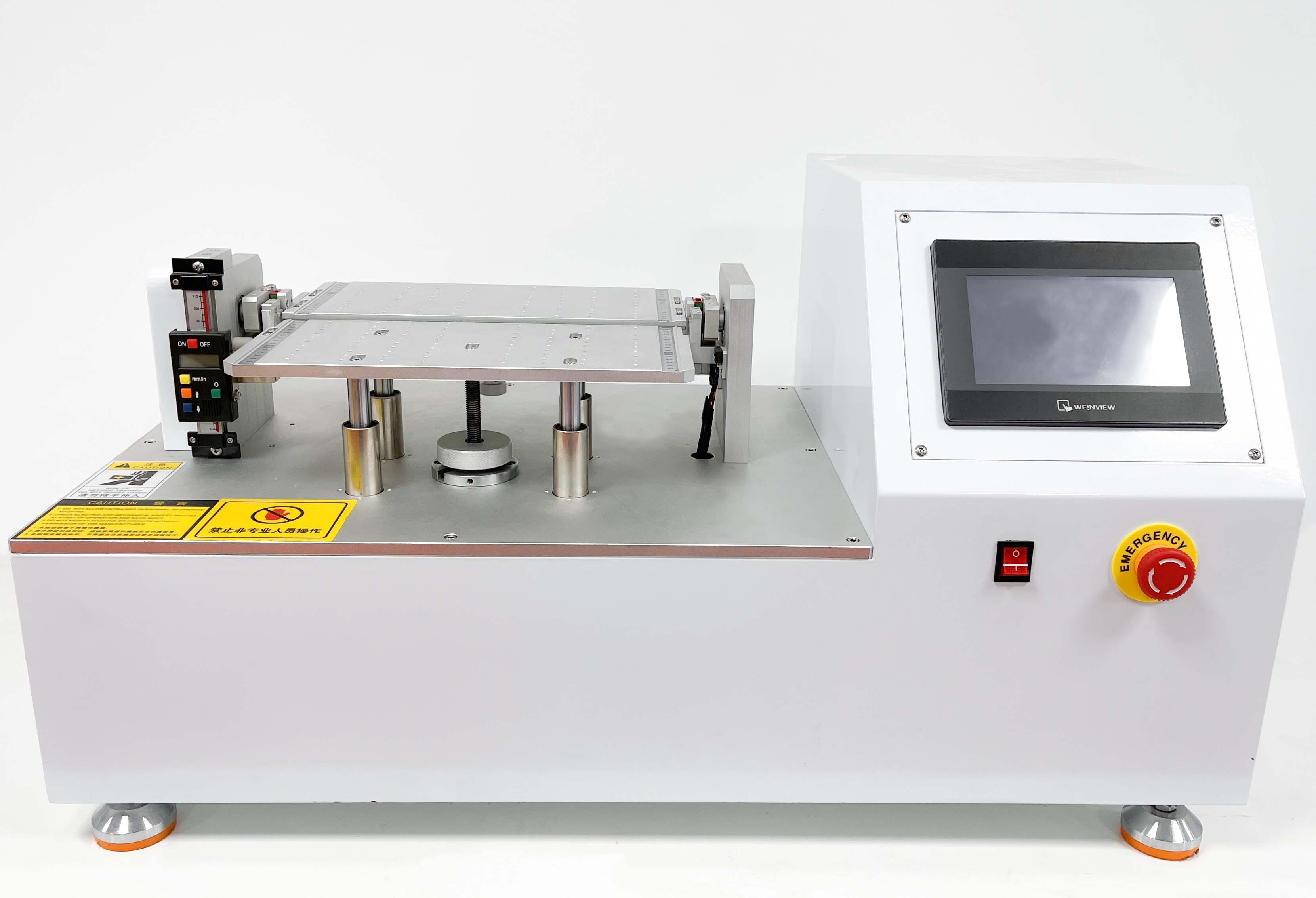

醫用加熱毯柔性織物液體泄漏試驗機

GS-YRT705

一、設備概述：
本試驗機適用于檢測醫用充液電熱加熱毯、加熱床墊固定在兩圓盤中間后以一定水壓對其進行滲漏試驗，設備自動加壓對柔性織物樣品從一面施加水壓來進行測試織物樣品發生泄漏時的水壓壓強，電熱毯，壓力表隨時可以讀出當前的壓力，當觀察到發生水泄漏到樣品的另一面時立即停止加壓，電熱毯強度試驗機，此時的壓力值就是泄漏壓力值（壓力表指針可以停留在力值時）。該機具有結構簡單、操作方便，安裝試驗樣品方便快捷、能直觀觀察到水泄漏等優點。
二、符合標準：滿足YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中第201.11.6.5.101、201.13.1.2.101.3以及201.13.1.2.101.4條款要求設計制作。
三、主要技術參數：
1、試樣直徑：￠76mm;
2、壓盤直徑:小于￠76mm，不銹鋼制作；
3、圓盤內直徑：￠26m±0.7mm；
4、加壓方式：增壓泵；
5、[敏感詞]水壓:0～500KPa(自動升壓)；
6、檢測方式：電熱毯柔性織物滲漏試驗機通過目測來觀察滲漏情況；
7、試驗工位:單工位；
8、電源:AC220V 50HZ。

201.13.1.2.101.2中試驗1、試驗2、試驗3和試驗4要求

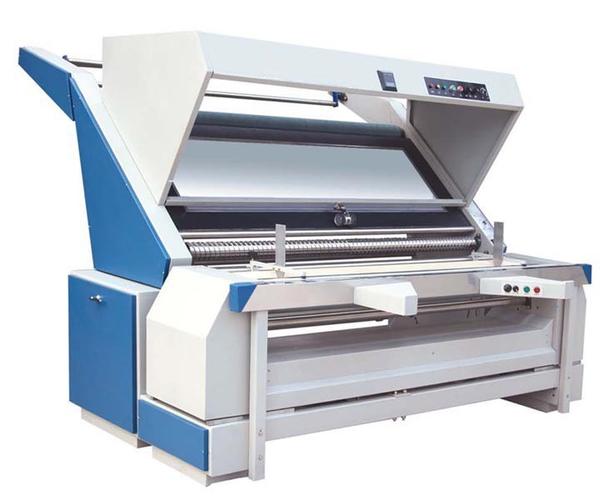

醫用加熱毯折疊試驗裝置

GS-YRT707

一、設備概述：本設備適用于醫用加熱毯發熱元件以及電源軟線機械強度的測試。
二、符合標準：滿足YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中第201.13.1.2.101.2章節試驗1、試驗2、試驗3和試驗4的要求以及圖201.106所示的加熱毯折疊試驗方法的規定要求設計制造。
三、主要技術參數：
1、供電電源:AC220V，50Hz。
2、折疊速度范圍:10～30次/min可調(根據樣品尺寸確定)。
3、折疊行程:250～500mm(可選)。
4、試品折疊尺寸:3層寬65mm*長400mm；5層寬100mm*長400mm；5層寬65mm*長400mm
5、試驗工位: 單工位設計
6、試驗次數:0～999999次可預置，每工位計數獨立，采用負載電流采樣方式計數，當某一試品發生斷路時，則該試品對應計數器停止計數。
7、當試驗達到計數器預置時，設備自動停止工作。
8、覆蓋隔熱層尺寸：300mm*450mm
9、落地式豪華型設計，[敏感詞]鋁合金結構。
10、試品電源有過載過流和漏電保護功能。
11、控制及操作：采用觸摸屏+PLC控制操作。

201.12.4.101～104以及附錄BB、附錄EE、附錄FF、附錄HH

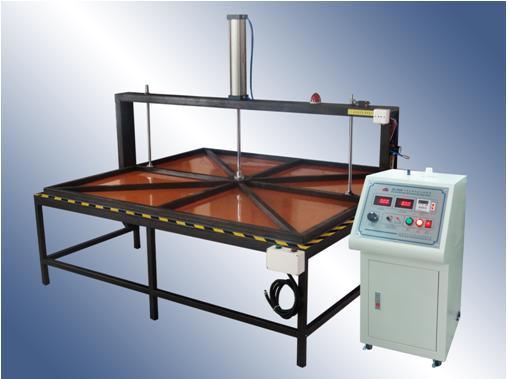

醫用加熱墊溫升試驗床（含隔熱材料）

GS-YRT709

一、產品概述：適用于醫用加熱毯在使用狀況下的溫度變化測試，檢驗其使用安全性。
二、符合標準：按照YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中第201.12.4.101～104章節以及附錄BB、附錄EE、附錄FF、附錄HH中要求制作。加熱毯在正常試驗中，應放置在相應膠合板與隔熱層之上。
三、試驗方法：加熱毯在正常試驗中，應放置在相應膠合板與隔熱層之上，然后標識出六個測溫點，使用編織線將焊接好銅片的熱電偶線綁在試樣上，距離測溫點約10mm，電偶另一端接入溫度巡檢儀進行試驗。
四、主要技術參數：
1、外型尺寸：2200×2200，離地高度（約）：300mm；
2、支撐臺由厚20mm的膠合板制造；
3、配65mm×65mm厚度為0.5mm接細絲熱電偶的測溫銅板6件；
4、配300mm×300mm厚度為0.5mm接細絲熱電偶的測溫銅板6件；
5、電泳鋁合金架構；
6、標準配置：1）開孔聚醚要求：開孔聚醚，孔數18+20個/cm，規定質量30kg/m3+100%，硬度：GB/T10807壓痕40%時為120N-170N；
2）開孔聚醚脂規格：聚氨酯或聚苯乙烯-導熱系數0.04W/(mK)士10%。為確定所用隔熱材料的層厚，將均勻分布、尺寸大小為1mx1m輸入為100W士2W的熱源對準中心放置在兩層隔熱材料之間。 300*100*15mm*1件，300*450*36mm*3件，300*450*90mm*1件，1000*2000*7.2mm*1件，1000*1000*7.2mm*1件，1000*2000*36mm*2件，1000*1000*36mm*4件。
3）隔熱材料的尺寸：1.5m*1.5m。
7、溫升數據記錄：直流電流：（4～20）mA，（0～10）mA，（0～20）mA
*直流電壓：（1～5）V ，（0～5）V（0～10）V, (1~10) V
*熱電阻：Pt100(三線制） *熱電偶：K，S，R，B，N，E，J，T，cu50
*溫濕度：選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%)
*其它輸入信號或分度號需在訂貨時注明。
1、測溫范圍：-200℃～1999℃；標配K型熱電偶2米長（8通道為8根）外皮耐溫：-50 ～200℃
2、測量精度： 0～1999℃:±(讀數值×0.2%+1)℃，-100～0℃:±(讀數值×0.2%+2)℃；
3、具有抗高頻干擾功能。
4、溫度信號輸入通道數：最多可配置10組，每組8路；
5、傳感器：鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制）。
6、采樣速率： 10采樣點/秒
7、實時曲線和歷史曲線、棒圖、數字顯示
8、每通道設置報警值、輸入信號，數據補償
9、wifi接口用與實現聯機操作
10、儀器內部自帶256M內存，可以加裝4G內存（選配）。

201.15.4.102

醫用加熱毯耐皺試驗裝置

GS-YRT711

一．設備概述：用于檢測除皺型醫用加熱毯、加熱設備的耐皺性能。
二．適用標準：符合YY9706.235-2021《醫用電氣設備第235部分:醫用毯、墊或床墊式加熱設備基本安全和基本性能的專用要求》標準中條款第201.15.4.102章節和圖201.108的要求。
三．主要技術參數：
1.工作電壓：AC220V/50HZ；
2、測試工位:單工位；
3、試驗次數:0～99999次(可調斷電記憶)；
4、串聯速度:5～20次/分(可調)；
5、移動行程:100～600mm(可調)；
6、試驗?zāi)景澹翰馁|(zhì)為實木，尺寸1000mm*1000mm*厚20mm；
7、固定夾具:一套，可調式，寬度 600mm
8、水平移動夾具:一套，可調式，寬度 600mm
9、測試力值：0～500N；
10、機臺尺寸:約1700x1200x1500mm
